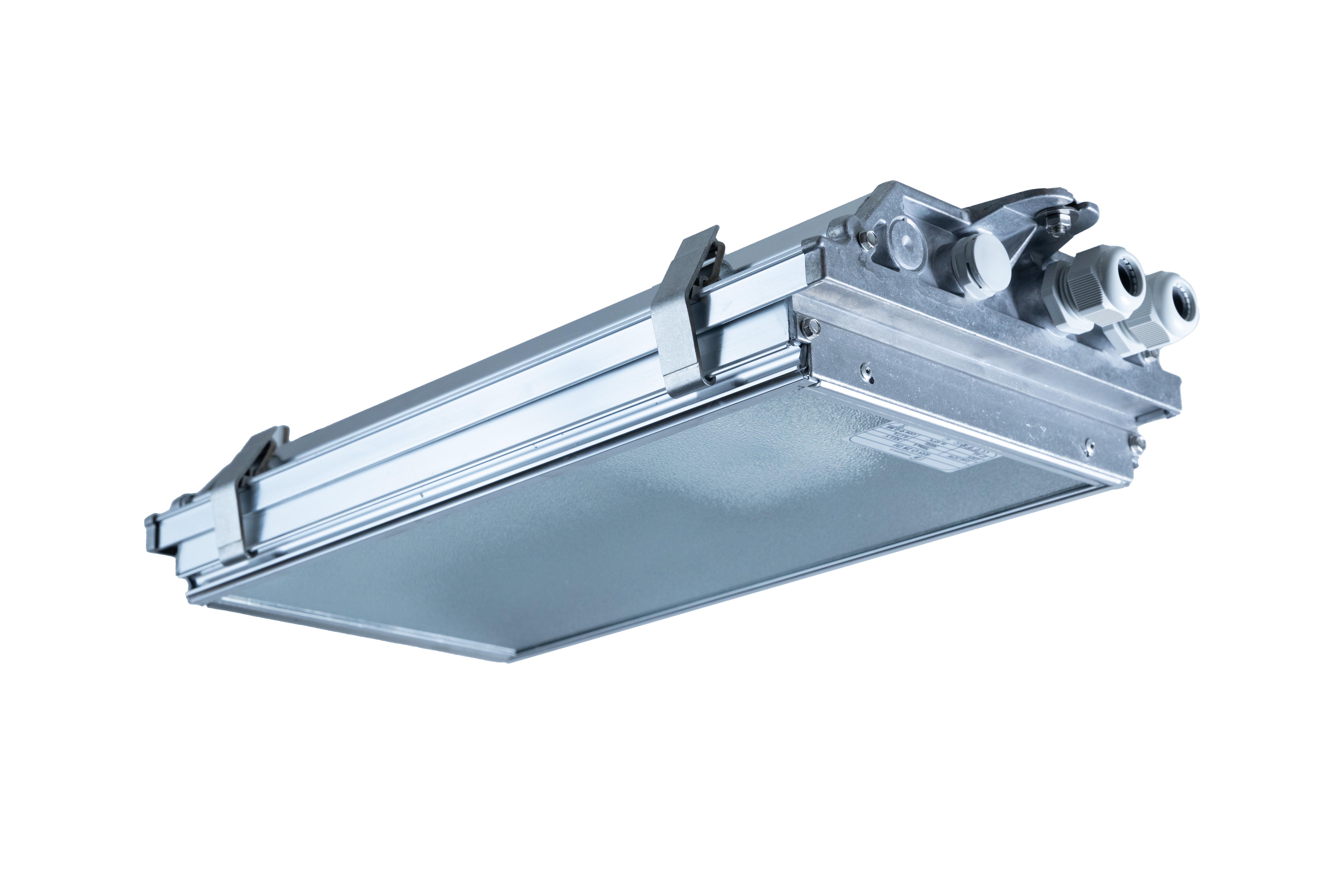

led Hot Victor
Teollisuuden kuumiin tiloihin soveltuva valaisin. Yleisiä käyttökohteita paperikoneen huuva ja sahalaitosten kuivauskanaalit sekä kohteet, joissa ympäristön lämpötila tuottaa ongelmia vakiorakenteisille valaisimille.
Sähköiset komponentit ovat vaihdettavissa. Takuuaika 2 vuotta.
Tekniset tiedot
Tekniset tiedot
Valo- ja sähkötekniset ominaisuudet:
- LED COB 3 x 10W
- Valaisimen valovirta 4300lm
- Värilämpötila 4000K
- Värintoistoindeksi CRI ≥ 80 (muita saatavilla pyynnöstä)
- Suojausluokka I
- Jännite 90-98V DC

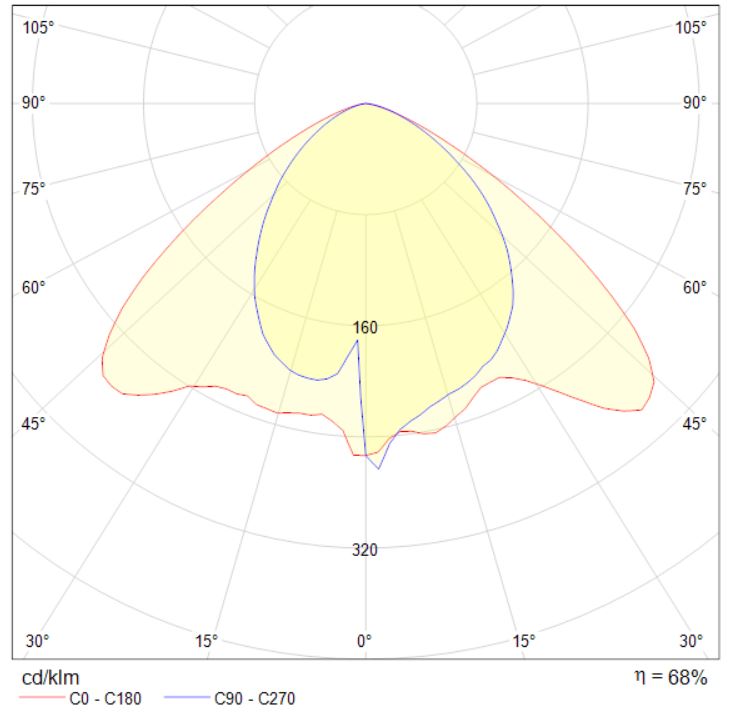

- Leveä valonjako
- Arvioitu elinikä L70B50 > 30.000 Ta 100°C
Rakenne:
- Runko pursotettua alumiinia
- Saranoitu kupu, kuvun kehys alumiini, karkaistu 4mm suojalasi
- Silikonitiivisteet
- Varustettu hiukkassuodattimella
- Ruuvit ruostumatonta terästä
- Heijastin kiiltoeloksoitu AL
- Paino 6 kg
- Liitäntälaitteet erillisessä liitäntälaitekotelossa kuuman tilan ulkopuolella (tilattava erikseen)
Asennus:
- Suoraan katto– tai seinäpintaan
- Tarvittaessa erillisellä kannakkeella (katso soveltuvat kannakkeet alta pudotusvalikosta)
- HUOM! Asennus vain palamattomalle alustalle!
Kytkentä:
- -0 3X2,5mm², M25-messinkiholkkitiiviste
- Liitäntälaitteet sijoitetaan kuuman tilan ulkopuolelle erilliseen koteloon. Kotelo mahdollista mitoittaa 1-6 valaisimelle. Kotelon ja valaisimen välinen kaapeli max. 30m.
Käyttökohteet:
- Teollisuuden kuumat tilat
- Kohteet, joissa ympäristön lämpötila tuottaa ongelmia vakiorakenteisille valaisimille.
Takuuaika: 2 vuotta
Huolto: Sähköiset komponentit ovat vaihdettavissa
Tuoteversiot ja mallinumerot
Tuoteversiot ja mallinumerot
| Tuotenumero | Teho | Liitäntä | Ta max | Paino |
| 310 C 20 D1 HT | 30W | -0 3×2,5mm² | 100°C | 6 kg |
Soveltuvat valaisinkannakkeet
Soveltuvat valaisinkannakkeet

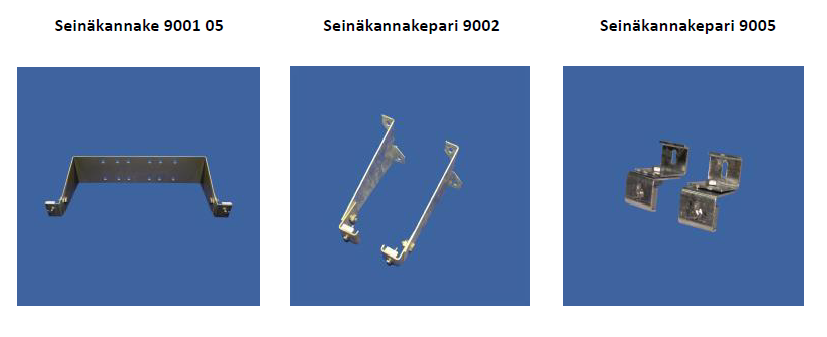

| Tuotenumero | Nimike | Materiaali | Suuntaus | Paino |
| 900 1 05 00 | Seinäkannake 900 1 05 | Kuumasinkitty teräs | Pystysuunnassa portaattomasti | 3 kg |
| 900 2 00 00 | Seinäkannakepari 9002 | Kuumasinkitty teräs | Pystysuunnassa portaattomasti | 2 kg |
| 900 5 00 00 | Seinäkannakepari 9005 | Kuumasinkitty teräs | Pystysuunnassa portaattomasti | 0,5 kg |
Soveltuvat liitäntälaitekotelot
LIITÄNTÄLAITE 4-6 LED-HOT VICTOR VALAISIMELLE
Rakenne:
- IP 65
- Kalustettu Rittal koteloon
Materiaali:
- pintakäsitelty Fe, RAL 7035
- Suljettuna tai tuuletusritilöillä
- Saranoitu ovi
- Kaapeliviennit holkkitiivisteillä
- Syöttö 2 kpl M25
- Jokaiselle valaisimelle oma lähtö M25
Asennus:
- Seinälle kotelon mukana toimitettavilla korvakkeilla tai palamattomalle alustalle suoraan kotelon pohjan läpi
- Ta -25°C ... +40°C
Kytkentä
- Syöttö 400 / 230V AC 0 5x2,5mm²
Tuotenumerointi
| Tuotenumero | Nimike | Ottoteho | Ta max. | Kotelon koko | Paino |
| 8L0 4 75 01 | Liitäntälaite | 4 x max. 75W | 45°C | 600 x 380 x 210 | 17 kg |
| 8L0 6 75 01 | Liitäntälaite | 6 x max. 75W | 45°C | 600 x 600 x 210 | 26 kg |
Johdonsuojien kuormitettavuus
Johdonsuojien kuormitettavuus
MAX. VALAISINMÄÄRÄ JOHDONSUOJA –AUTOMAATTIA KOHDEN
| Tyyppi | B10A | B16A | C10A | C16A |
| 310 C 20 D1 HT | 5 | 9 | 8 | 14 |
