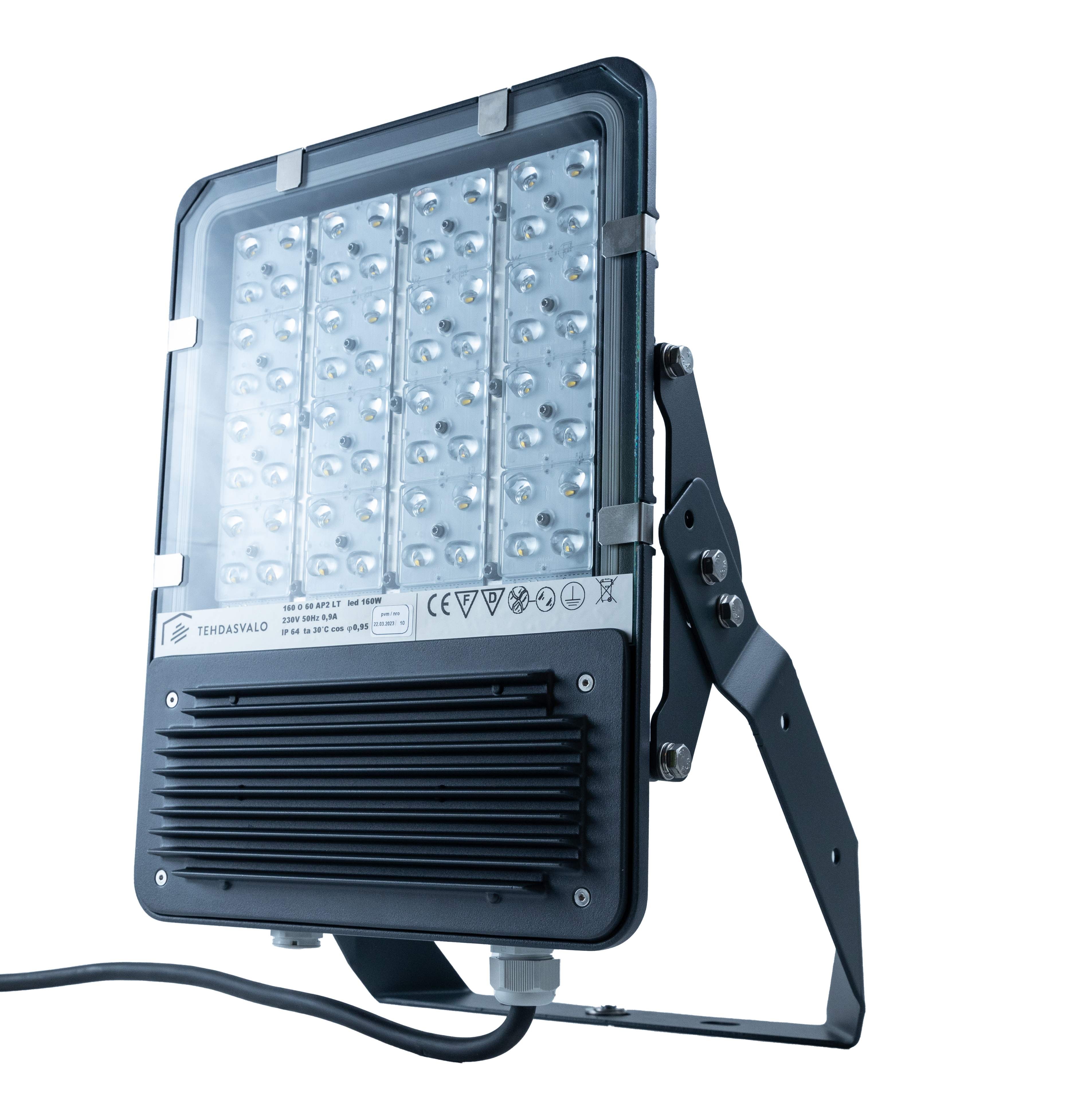

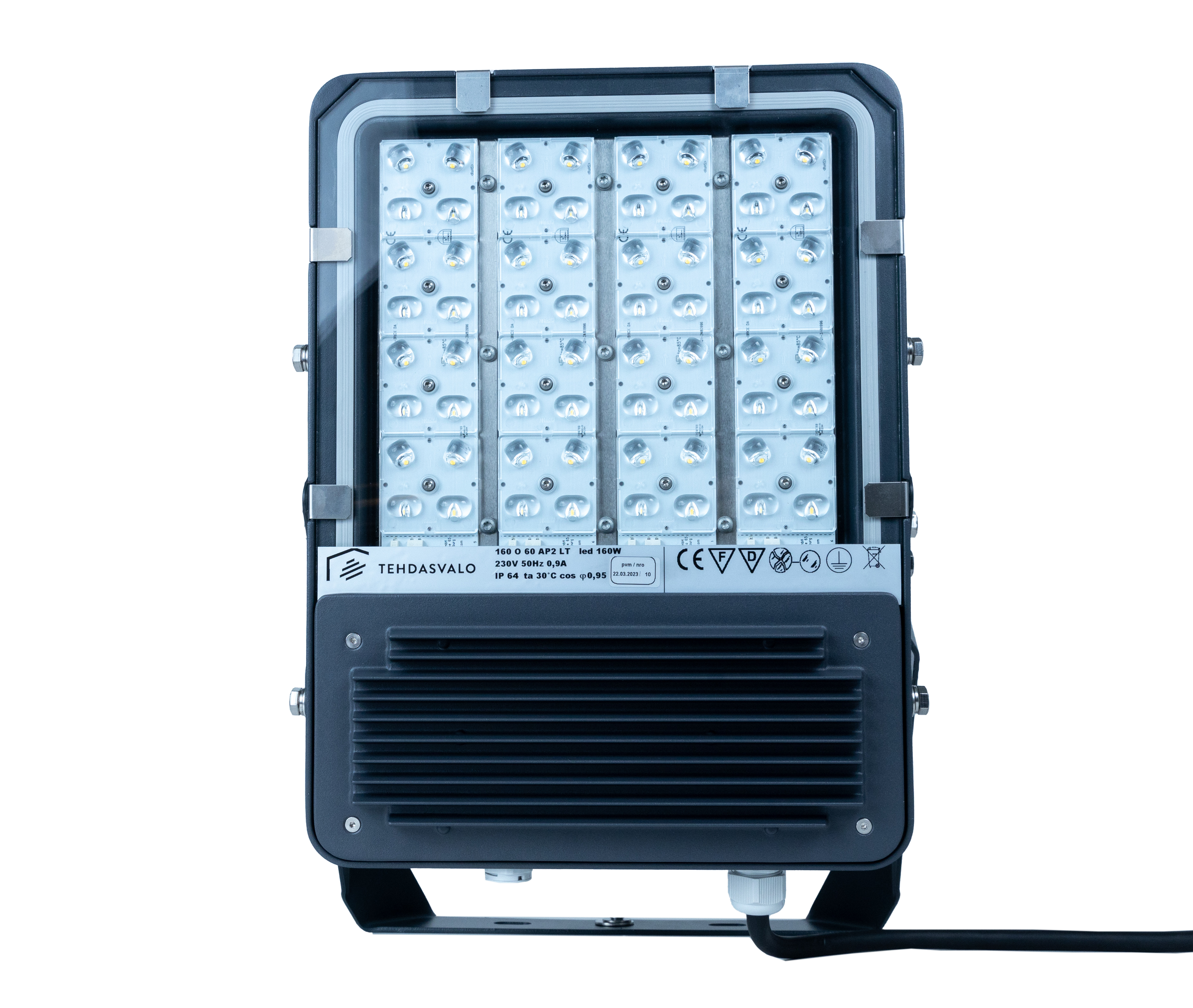

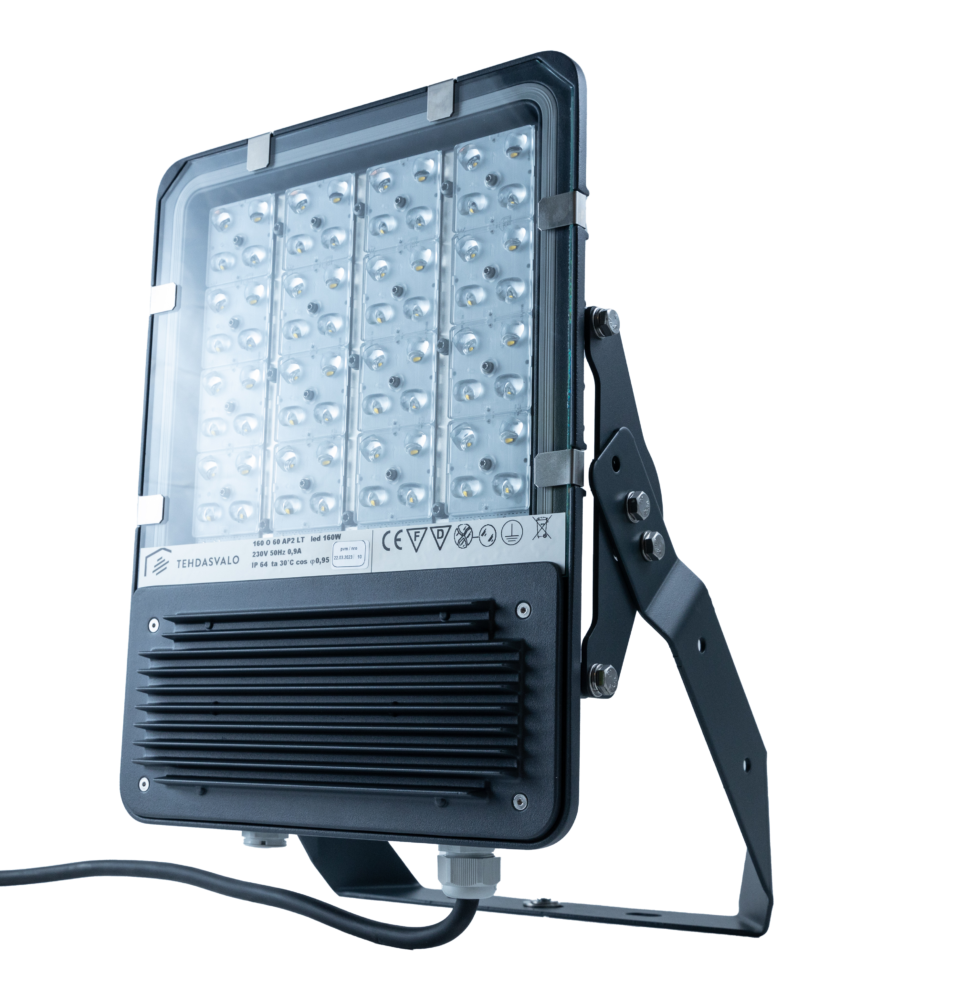

LUMINO valonheitin

Tehdasvalo Oy:n omavalmisteinen led-valonheitin, jonka laadukkaat komponentit takaavat valaisimelle pitkän eliniän. Lumino soveltuu ulkovalaistukseen sekä sisätiloihin seinäasennukseen. Lumino on päivitettävissä eli sähköiset komponentit ovat vaihdettavissa käyttöiän päättyessä. Vaihtoehtoina monta erilaista valonjakoa, joilla valaistusta saadaan optimoitua kuhunkin kohteeseen sopivaksi.

Led-valonheittimen vahva ja kestävä runko on painevalettua alumiinia, jonka pinnalla polyesteripinnoite. Vakiona kirkas karkaistu 4mm sulkulasi. Jos lasi ei sovellu kohteeseen, on vaihtoehtona HACCP-hyväksytty, satiinipintainen PMMA-levy tai iskusitkeä polykarbonaattilevy. Liitäntälaitekotelon kansi on sijoitettu valaisimen alapintaan, jonka ansiosta liitäntälaitekotelo on tarvittaessa helposti avattavissa myös asennettuna.

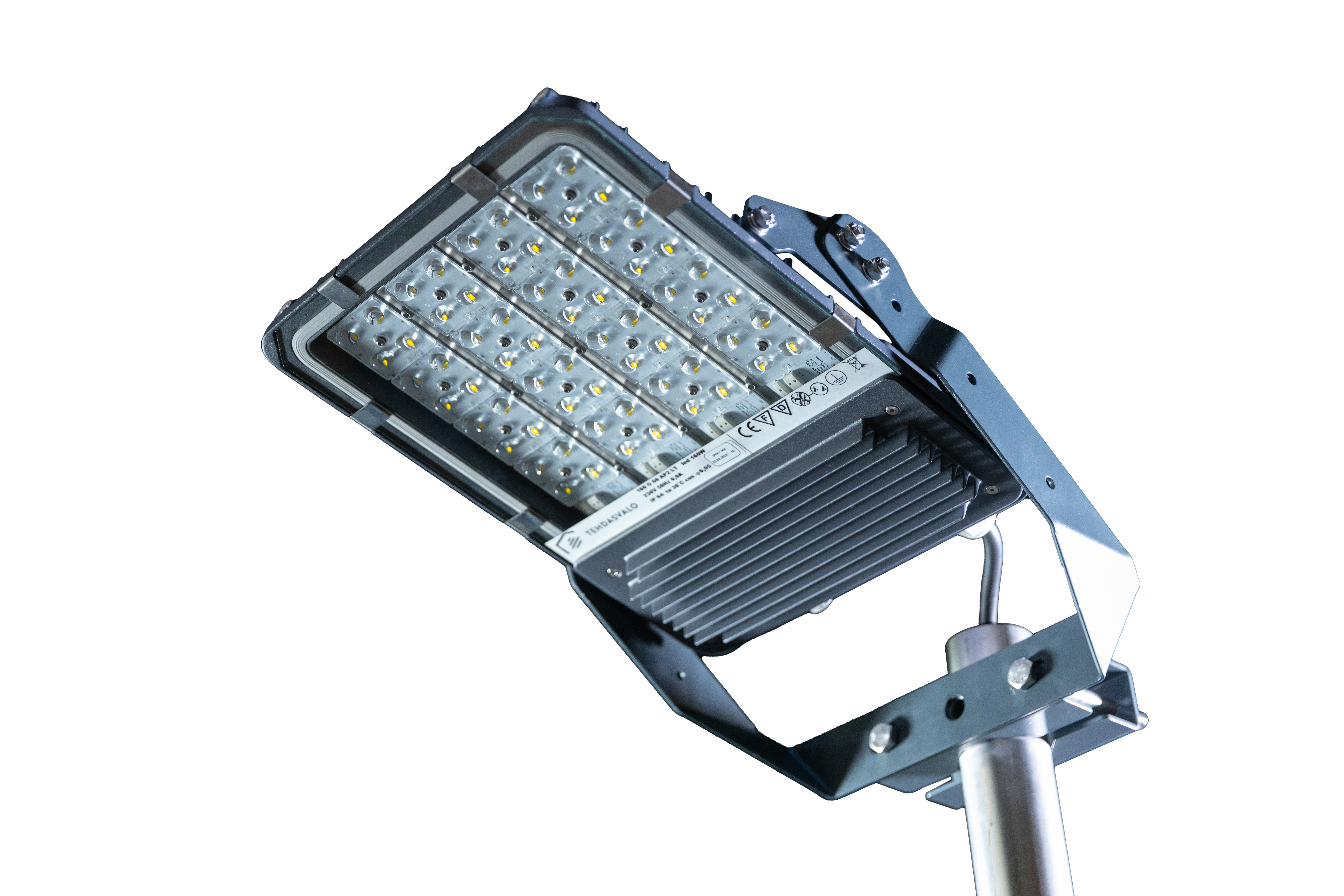

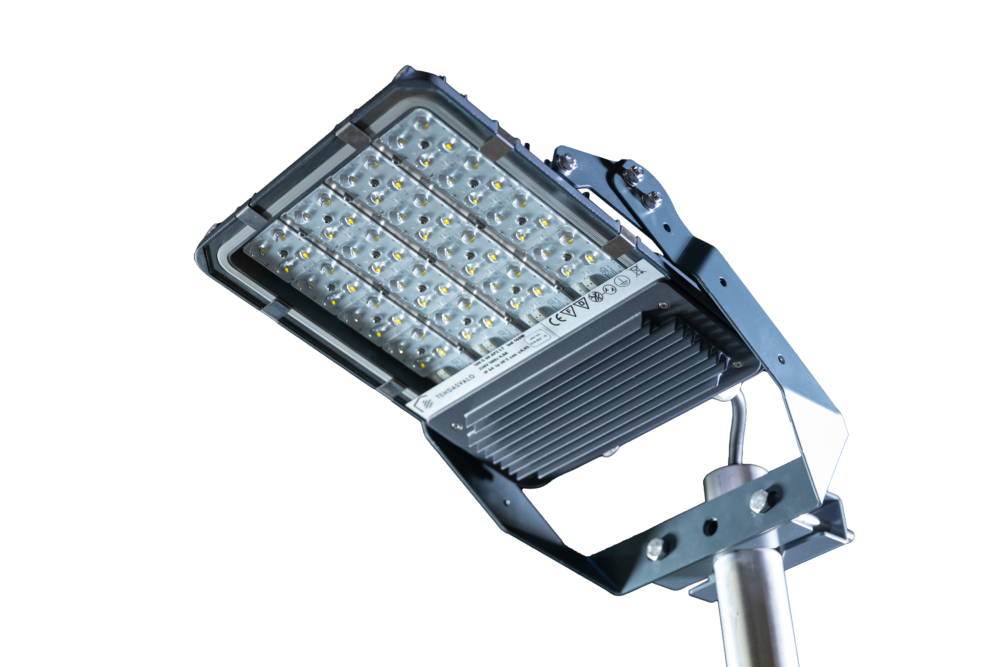

Lumino-valonheittimen suositeltu asennuskorkeus 2-15 metriä mallista riippuen. Valonheittimessä on suuntaussanka, josta asennus suoraan seinäpintaan. Saatavilla erilliset kannakkeet vaaka/pystyputkiasennukseen sekä pylvään päähän.

Todellisia energiansäästöjä saadaan valaistuksen tehokkaalla ohjauksella. Valaistuksenohjaus toteutettavissa asiakkaan tarpeiden mukaan, valittavissa mm. Dali tai liiketunnistintoiminto joko keskitetyllä tai valaisinkohtaisella liiketunnistimella.

LUMINO-valaisimilla on 5 vuoden takuu. Valaisimet valmistetaan Imatralla.

Tekniset tiedot

Led-moduulit:	1-4 x 22-40W 3990-6360lm 161-179lm/W
Ottoteho:	35W / 70W / 96W / 140W / 160W / 180W
Valaisimen valoteho:	4600 - 26000 Lm (126-144 lm/W)
Värilämpötila:	4000K (muita saatavilla pyynnöstä)
Värintoistoindeksi (CRI):	≥70 (muita saatavilla pyynnöstä)
Käyttölämpötila Ta:	-40 C ... +60°C (Ta max vaihtelee valaisintyypistä riippuen)
Kotelointiluokka:	IP65
Suojausluokka:	I
Liitäntä:	Pikaliitin / pistotulppa + 1,5m liitosjohto / CEE17 pistotulppa + 1,5m liitosjohto
Jännite:	230V AC
Käyttöikä:	L90B10 >100,000h
Ohjausoptiot:	Dali / Liiketunnistintoiminto
Rakenne:	Painevalettu alumiini, polyesteripinnoite. Karkaistu 4 mm sulkulasi (optiona PC ja PMMA), silikonitiivisteet, kondenssivedenpoistin. Liitäntälaitekotelon kansi ruuvikiinnityksellä, avattavissa asennettuna.
Paino:	7 - 9,5 kg
Asennus:	Suositeltava asennuskorkeus 2-15m tyypistä riippuen. Suoraan seinään vakiosuuntaussangalla, pylvääseen ja vaakaputkeen erillisillä kannakkeilla (ks. alta Soveltuvat kannakkeet).
Takuu:	5 vuotta

Versiot ja tuotenumerointi

LUMINO Valonheitin vakioversiot
Tuotenumero	Ottoteho	Nettovalovirta (@ Ta Max)	Ta max.	Liitäntä	Paino
035 O 60 x4	35 W	4600 - 4800 lm	60°C	Pikaliitin	7 kg
070 O 60 x4	70 W	8900 - 9100 lm	50°C *alustavasti muutoksilla ta 60°C	Pikaliitin	7,5 kg
095 O 60 x4	96 W	12800 - 13200 lm	45°C	Pikaliitin	7,5 kg
140 O 60 x4	140 W	17800 - 18200 lm	40°C	Pikaliitin	9,5 kg
160 O 60 x4	160W	22000 - 23000 lm	30°C	Pikaliitin	9,5 kg
180 O 60 x4	180 W	25000 - 26000 lm	30°C	Pikaliitin	9,5 kg

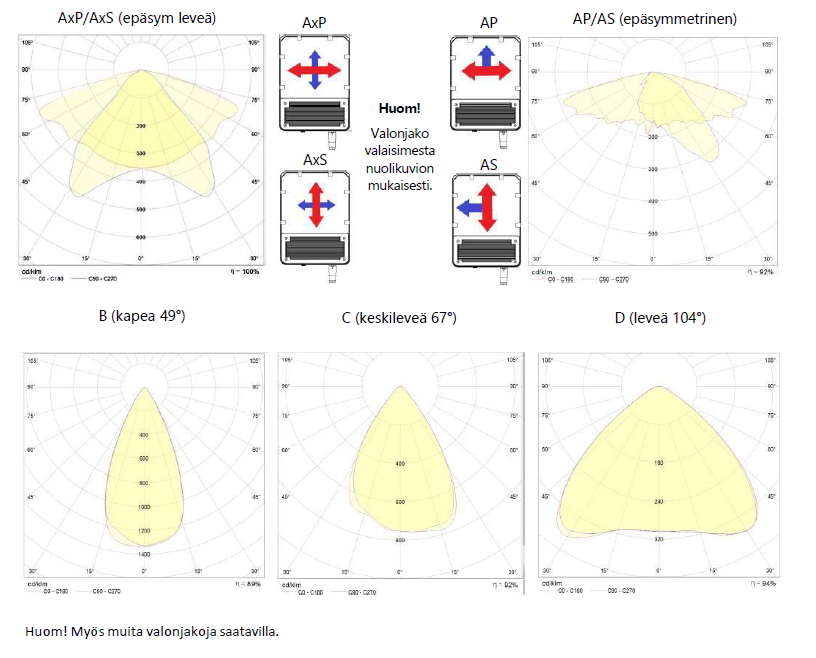

Valonjaot

Seuraavat valonjaot valittavissa jokaiseen em. malliin. Korvaa tuotenumeron x kyseisellä valonjaon koodilla seuraavasti:

Optiot

Lumino -valonheittimiä voidaan räätälöidä asiakkaiden tarpeiden mukaisesti. Yleisimmät tuoteoptiot lisäkoodeineen ao. taulukossa.

Optio	Lisäkoodi tuotekoodin loppuun
Valaistuksen ohjaus
Liiketunnistustoiminto keskitetyllä tunnistimella / painonappiohjauksella	LT
Dali-ohjaus	DA
Valaisinkohtainen liiketunnistustoiminto, mahdollisuus langattomaan valaisinryhmittelyyn	AIR
Rakenne
Schuko-tulppa ja 1,5m liitosjohto (3m/5m pyynnöstä)	2 (korvaa viimeisen numeron)
CEE17-pistotulppa ja 1,5m liitosjohto	17 (korvaa viimeisen numeron)
PC-sulkulevy	PC
PMMA-sulkulevy (akryyli, HACCP-hyväksytty)	PM

Johdonsuojien kuormitettavuus

Max. valaisinmäärä / johdonsuoja-automaatti

Valaisintyyppi	B10A	B16A	C10A	C16A
035 O 60	13	21	21	35
070 O 60	7	12	11	19
095 O 60	7	11	11	17
140 O 60 160 O 60 180 O 60	5	8	8	12

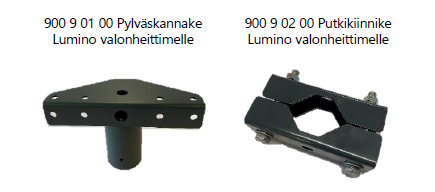

Soveltuvat kannakkeet

Tuotenumero	Nimike	Materiaali	Paino
900 9 01 00	Pylväskannake Ø60 mm putkelle	Pulverimaalattu teräs	2,3 kg
900 9 02 00	Putkikiinnike Ø38-60mm putkelle	Pulverimaalattu teräs	1 kg
900 T 60 30	Teleskooppipylväs 2,25…3m, lukitus 250mm välein	Kuumasinkitty teräs	22 kg
900 T 60 30 RST	Teleskooppipylväs RST 2,25…3m, lukitus 250mm välein	Ruostumaton teräs	22 kg
900 R 60 25	Taittuva R-tolppa, D60mm H2,5m	Kuumasinkitty teräs	19 kg

Ladattavat tiedostot

Lumino led-valonheitin esite (PDF)
